不論你在什么時候開始，重要的是開始之后就不要停止。2010-09-12
工作三個月來，雖只草草接三個鈑金項目，但對鈑金折彎之喜愛，已很深厚了。
90度折彎到非90度的折彎是鈑金折彎的一道分水嶺，好在現今，于我它只一小小溝渠！
搭個框架先：
一：solidworks中的折彎法
方法一：
1。實體建模：
2.抽殼：
抽殼厚度即為鈑金件下料厚度！
3.轉換為鈑金件：
選擇一個驅動面（即中心面，或稱主要面，然后選取折彎線，完畢同時軟件自動計算出切口線并標定為紫色！設定切口的距離�。ù艘徊揭饬x不大！因為后面的‘閉合角’工具使用之后，切口的距離并會被抹平�。┰O(shè)定合適的折彎半徑（此一步，折彎半徑是試出來的，根據不同公司，不同料厚，有著不同的展開尺寸，試一遍后添加到折彎系數表中即可�。�
!!!或者^-^，，，，，可以使用另一法，……折彎扣除，使用此法，只需要知道公司折彎扣除量是多少即可！一些公司將折彎扣除量經驗化為一張折彎扣除表，如我公司……t1--1.75，t1.2--2，t1.5--2.5，t2--3.25，t2.5--4.25，t3--5。（……A3-6063用之）
4.進一步折彎：
進一步折彎，邊線法蘭，注意折彎方式以保證產品外形尺寸，（內部材料與外部材料之分別，尚不可知！汗�。�；斜接法蘭，褶邊，轉折，繪制的折彎……！
5.后期優化：如‘封閉角’&……，作完畢以上處理之后，進行邊角的封閉，原則是長邊包封短邊，包封時應該考慮兩個接觸面間留下余量，一般為0.3mm，right，3 mm！It will be a very good performance！
6.創建折彎工程圖：左側或上側放置鈑金展開圖，右側或下側則放置鈑金折彎圖！折彎線視公司規定而論，有公司不要求有折彎線，或說禁止這東西，而某些公司要求有折彎線，比如在折彎時的中性面0.5百分比處！……一條綠色的工程線作表示！某些公司，如富士康，則用兩條紅色的虛線條作為表示，這兩個線條一般是兩個平面與折彎圓角相切的切線！ああ、そうですね ！
7.轉換為CAD圖紙：1：1
solidworks中可將工程圖1：1轉換為cad圖紙，當然，它也會 像proe一樣，會產生出多余的線條，而且如果沒作詳細設置，它的圖層并不會像在cad中設置的那樣分明！將solidworks的圖層和autocad中的圖層統一起來，仍是一項艱巨的工作！不過，將它進行顏色，字體，線型等的標注，然后導入cad中，其實不潛入圖層中查看 ，表面觀之，還是可以瞞天過海，魚目混珠的！鈑金的折彎扣除計算
8。標準化！
每個公司都有相關的標準化的東西，以便于習慣此環境的工人們識別，這當然對于個人的操作習慣構成挑戰，不過遵從這樣的規定，于已而言，將會是一種提高，試問，寒帶的魚兒，一樣可以在溫帶，甚至熱帶的海域暢游（相反亦然）那豈不是一件美事嗎？
｛第1，2條若是做到位了，則第4條可以省去！
第3條是關鍵，涉及到折彎系數表/折彎扣除量的難點。
第6條涉及到鈑金展開，展開尺寸與公司要求的扣除量是否一致，可是個曾經另我無比頭疼的問題！}
方法二：鈑金模塊折彎法
……
2010-09-11/13
二。proe 中的折彎法：
方法一：（solidworks中實體建模步驟！）
方法二：鈑金模塊折彎法：

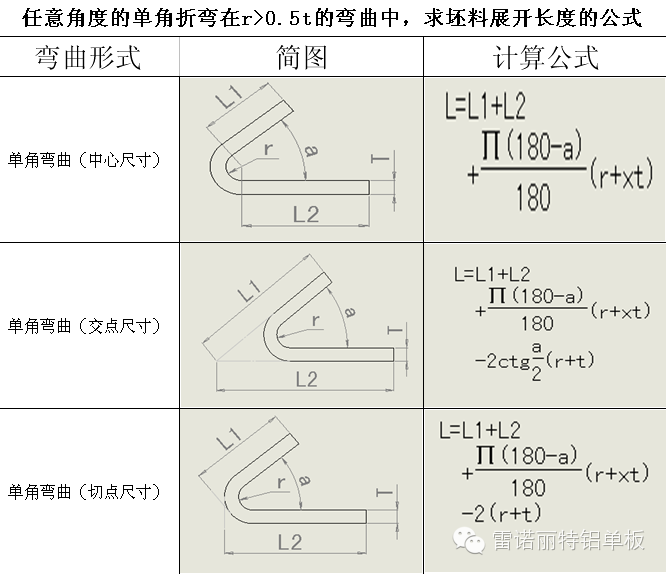

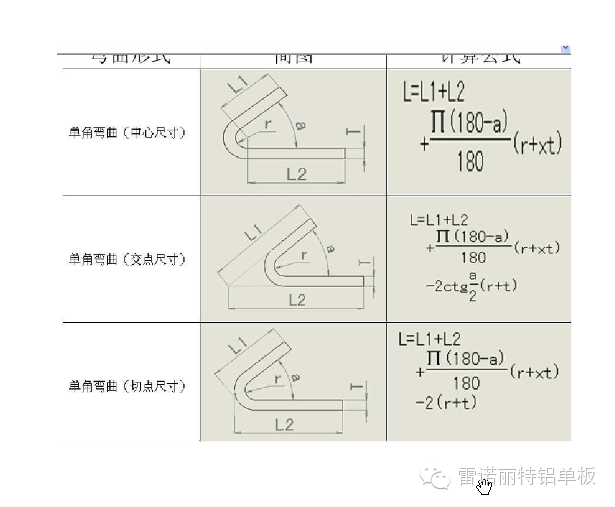

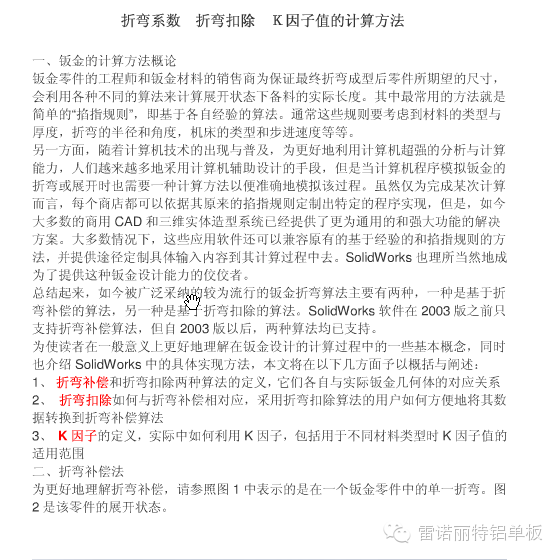

折彎扣除的計算------非90度鈑金折彎展開
轉換公式 (非規范驅動)
轉換公式用于告知系統表數據 (A) 與展開長度 (L) 相關的方式。如果未定義轉換公式，則系統假定表數據等于所需的長度 (L = A)。例如，如果表數據表示折彎扣除值，則公式可能如下所示：L = 2*(T + R) - A，注意：L 不能為負值。
轉換公式變量，在轉換公式中可以使用下列變量：
L - 庫的展開直長度。R - 折彎半徑。T - 材料厚度。ANGLE - 折彎角度 (單位為度)。A - 在表數據部分包含的彎曲余量值。
轉換公式規則，在折彎表中輸入轉換公式時，請遵循以下規則：
僅在展開長度 L 不等于表值 A 時，才使用轉換公式。
轉換必須在第一列中以描述符 CONVERSION 開始。
如果公式很簡單，則可將其寫入與描述符同一行的第二列，如下所示：
CONVERSION L = 2*(T +R) - A
如果公式比較復雜和/或包含某些邏輯語句，則 CONVERSION 描述符必須位于自己行的實際公式之前，并且公式必須在其自己行的第一列，以描述符 END CONVERSION 結束。
t=1.0
t=1.2
t=1.5
t=2.0
t=2.5
t=3.0
一公司他們的做法是查手冊查折彎扣除，然后把這些數填寫到SolidWorks折彎扣除表里。建模時用這張表，自動算展開量。SolidWorks的展開結果和他們之前用手算的結果是一樣的。（因為都是一個公式嘛）。

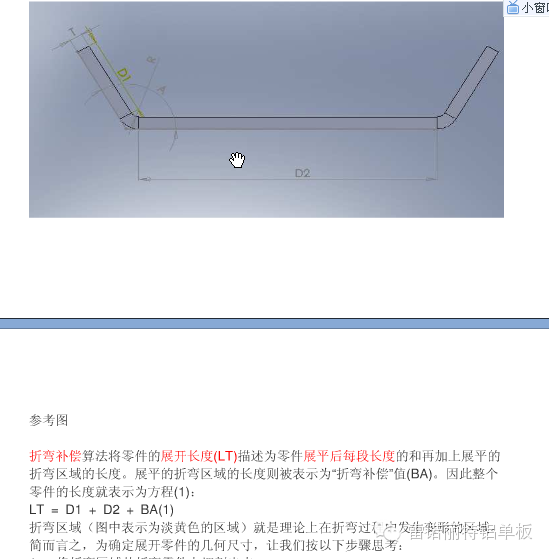

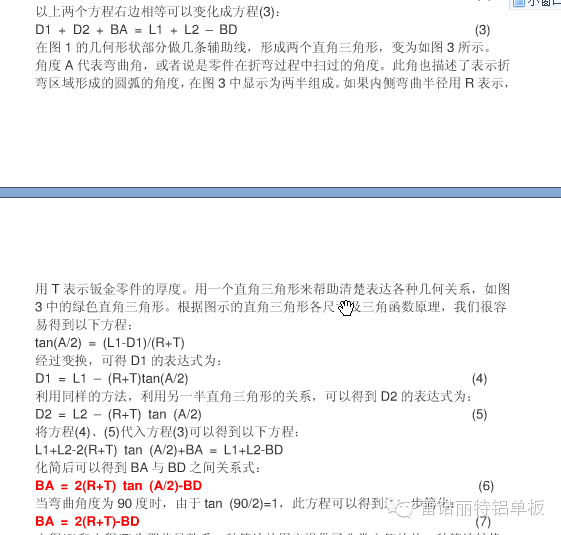

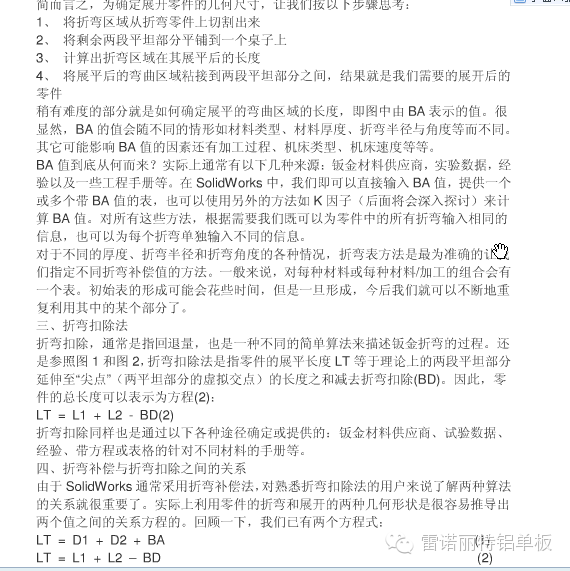

如下這例A=B=100,展開后長L=A+B-BD
如圖直邊的長度= (A-板厚-折彎半徑）=100-1-1=98
那么展開后的板長至少應該大于 98+98=196吧，那么折彎扣除必然<200-196=4。要看你的鈑金厚度， 及折彎的圓角半徑。

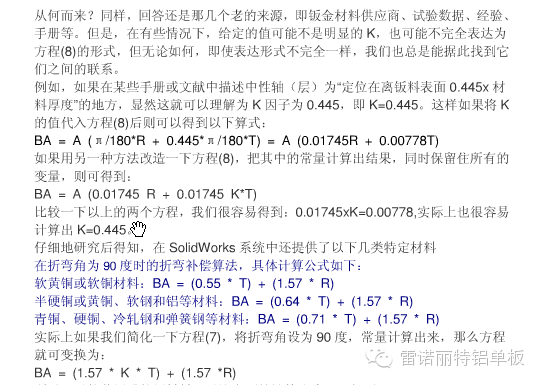

你可以計算下，以K因子為例，這個是比較難實測的。因為鈑金本身剪切后，有毛邊存在，差個0.3是很正常的。測量的時候，如果差個0.3，就麻煩了。
記得在60年代的鈑金手冊中，有個表格，記錄的是不同板厚、不同折彎角度下的K因子的實測值。但是，都是需要修正的。

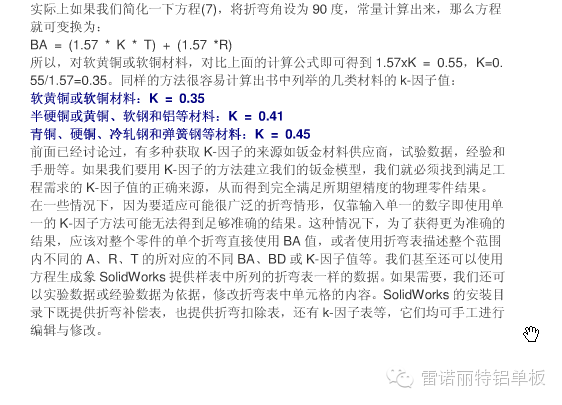

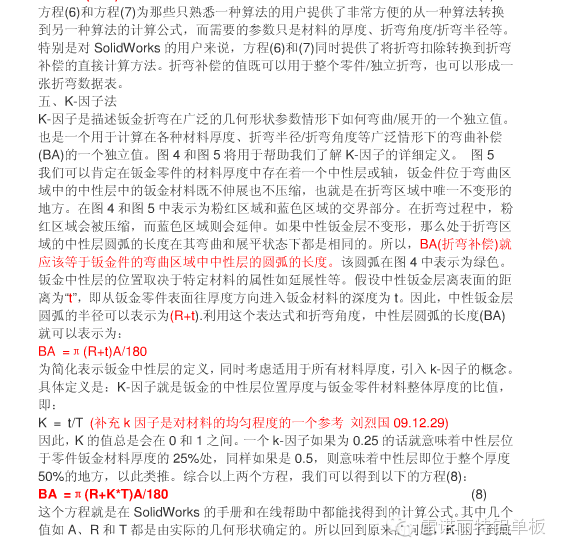

K因子為中性層的位置，一般我們可以先取0.5就好。即鈑金折彎前和折彎后，這個層的長度是不變的。
可以以這個粗略來進行下料，然后，折彎后，進行對比，看差多少，再進行修正K因子。“折彎扣除”。這種方法，應用起來比較簡單，即A+B-BD就好了。但是，這個有個局限性，就是在鈑金折彎不是90°的時候，就不是很準確了。
一般情況下，折彎圓角＝板厚。當然，特殊情況除外。一般情況下，1mm厚度，BD=1.9左右。
好多企業都是用經驗值，如果要準確就得實測了。不管怎么得到的值，添加到折彎扣除表或折彎系數表或K因子表中，以后用就方便了。
90度折彎時，折彎扣除必須小于 2X（板厚+折彎半徑）。不然無法展開。

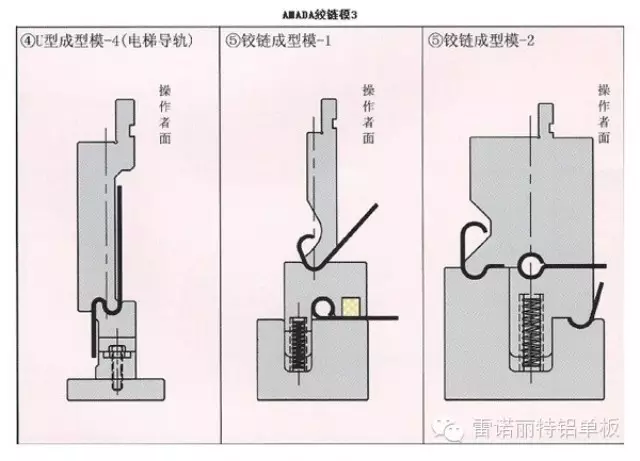

做鈑金機柜最常用的就是褶邊，叫做“180回頭彎”，我創建一個簡單的褶邊發現的問題和與人家經驗值不相符的情況。似乎與那個180角的彎角有關系，之所以sw展開褶邊后的總體長度和人家的不一樣，是因為實際情況那個彎角是被“拍”扁的，這是他們的原話:shutup: 。這個拍扁后的“延展量”會與他們所謂的“折彎扣除BD經驗值”息息相關！SW現在能評估這種材料變形的延展量么？讓我判斷的話答案是不能。
“拍”扁后的扣除量， 你就扣 A+B-1/4板厚就好。經驗值，沒什么理論。
直接調出系統自帶的表格來改，按他的格式。自己做很容易出錯。他里面會顯示有事使用K因子，還是折彎系數，折彎扣除的；然后根據下面的列表選擇多少厚度怎么折彎，系數是多少就可以了。
補充：
具體的參數根據不同的材料是不一樣的，而且還跟你們企業計算展開的習慣有關，你們企業展開計算的時候是用K因子還是折彎扣除還是折彎系數？是什么材料的？厚度多少？成型的半徑有多少拉伸現象？
一句話，別人的數據給你沒有用，他的作用跟默認的那些數據沒有區別，只有真正了解你們企業的工程師才能做出適合你們企業的表格。別人的你看了只是學下格式和方法。
還有就是除非是你們同行他們已經在用的借鑒性比較大，但是這個似乎很難搞。
自己整理的一些資料，僅適用與低碳鋼
