表達鋁單板數據的繪圖方法有: 數值法、截面法、視圖法、軸測法、變值法等。

1. 數值法

矩形鋁單板常采用數值法，表示出其長寬即可，如1200×1800 表示板材的長寬分別為1800 mm，1200 mm。如果使用方對矩形板的角碼位置提出具體要求，就不能采用數值法，需要繪出圖形，在圖形上標出角碼，以便于加工。數值法也可用于L 形板、U 形板等簡單的非平面板材。例如( 450+600) ×1100 所表示的L 形單板截面兩尺寸為450 mm 和600mm，長度為1100 mm。數值法無法應用于其他平面板型( 非等腰三角形、非等腰梯形、一般平行四邊形等) ，這類平面板型需繪出其形狀，標明各邊尺寸，并且有嚴格的正反面之分。相比其他方法，數值法是最簡單的方法，適用于簡單板型。

2. 截面法

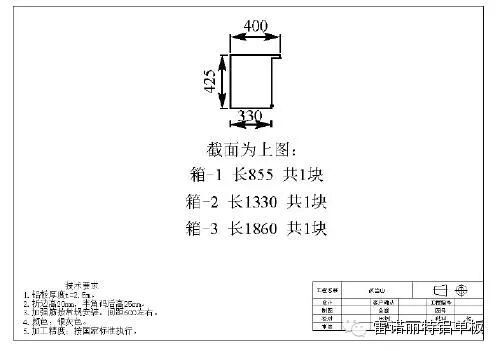

對于等截面的板型，截面法是最優的繪制方法。等截面并不意味著板型的簡單，但不管其有多復雜，只需繪出截面的圖形，并注明長度就可以將其形狀表達清楚。判斷一個單板是否屬于等截面板型是截面法的前提。首先板材要有眾多棱互相平行，這就是板材的長度方向; 然后再看垂直于板材的所有截面是否完全一樣，如果都滿足，就可以采用截面法。要注意的是某些有缺口或封頭的板材容易被誤認為等截面，實際上是等截面板型的減少、增加。這類板型不能采用等截面法; 即使添加詳細的附加說明也極易引起誤解，因為其減少、增加形狀的位置難以說明，并有著嚴格的方向性。對于這種板型采用視圖法、軸測法都比較合適。L 型板、U型板、M 型板( 反L 型，而非字母M 形狀的板型) 等常見板型均為等截面。建筑立面最上端裝飾時常作造型，采用鋁單板時，中間部分多為等截面板型。圖2 即應用截面法繪出。

圖2

3. 視圖法

視圖法也是鋁單板繪圖的基本方法，用于繪制數值法、截面法無法表達的板型。

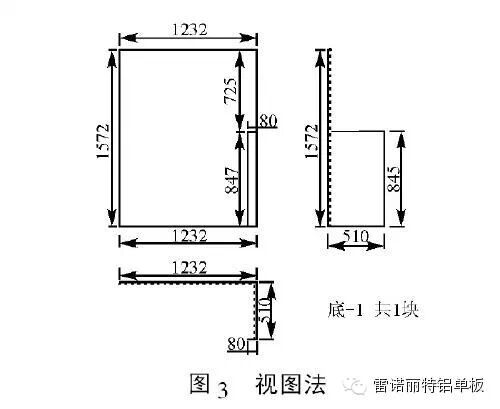

選擇板材的一個平面繪出正視圖，然后選擇與此面垂直的平面繪出上剖圖( 或下剖圖) 、左剖圖( 或右剖圖) 。各個剖圖繪于正視圖的相應位置( 如上剖圖繪于正視圖上側) ，并且位置要與正視圖嚴格對應。一般繪出兩幅剖面圖就能表達出板型。對于上端與下端( 或左端與右端) 截面不同的板材，要加繪剖面圖，最多繪出四幅剖面圖。視圖法可以表達出大部分較復雜的板材形狀。例如，建筑立面最上端裝飾的拐角板，造型較復雜，可用視圖法繪出( 圖3) 。

4. 軸測法

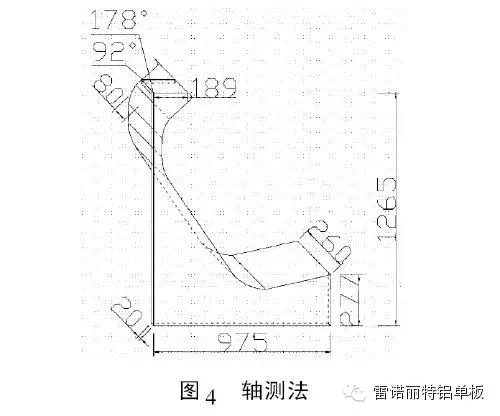

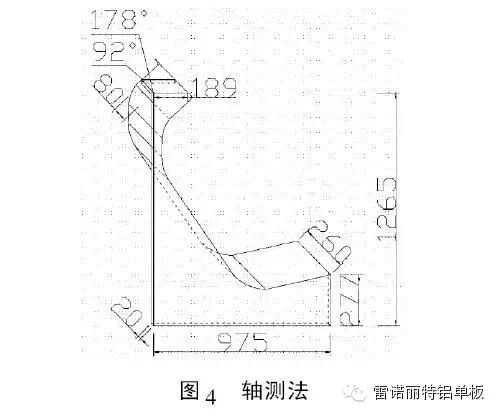

某些立體構造更為復雜的鋁單板，視圖法也難以將其形狀、構造表達清晰，就需要表達更直觀、立體的軸測法( 圖4) 。其方法與畫建筑軸測圖方法類似，但建筑軸測圖多用于表達視覺效果，而非用于直接施工，繪制較為簡略; 而單板軸測圖用于實際生產，因此需要將板材的每一條棱都繪制出( 不可見的棱以虛線表示) ，并注明尺寸。軸測圖繪制一般比其他幾種方法都要復雜，因此只用于繪制其他幾種無法表達形狀的單板。繪制時，先選擇一個面作為正面，繪出其平面形狀，然后再繪制與其相交的棱，先繪制平行線組，繪制時要做透視變形處理，然后通過連接各平行線端點繪出其他棱。軸測圖僅正面及與正面平行的面與單板實物相比無變形，其他各面均有透視變形; 部分線條長度與實物不同; 變形面的內角也與實物不同( 例如45°軸測中90°可能變?yōu)?5°) ，但實體中互相平行的棱在軸測圖中仍互相平行( 不同于透視圖互相平行的棱有滅點) 。

5. 變值法

變值法是一種在截面法、視圖法、軸測法等中將部分尺寸作為變量處理的方法。在實際工程中會遇到形狀相同而部分尺寸不同的鋁單板，逐一繪制費時費力。在圖形中尺寸不同的地方以未知數代替，然后注明各鋁單板未知數的具體數值，可以批量繪制鋁單板。此方法在實際工程中應用方便，可節約大量人力。
